BONDTECH DDX v3 For Creality CR-10(S)Pro/Max

Descripción

BONDTECH DDX v3 For Creality CR-10(S)Pro/Max



Bondtech DDX Direct Drive eXtruder para impresoras 3D Creality es un kit de actualización que reemplaza el Bowden original con una configuración de transmisión directa.

Es una extrusora de doble accionamiento de alto rendimiento basada en BMG Bondtech Mini Geared.

Compatibilidad con múltiples Hotends

Este modelo fue creado para ser compatible con el hotend original de cada modelo Creality. Los usuarios también pueden actualizar el hotend a  Copperhead ™ o Mosquito ™.



El DDX v3 es mucho más fácil de instalar

Con esta cubierta de ventilador integrada y el montaje, el DDX v3 es aún más fácil de instalar.
Encaje el ventilador a la cubierta sin usar tornillos.
Ajuste la altura de la cubierta con un tornillo de acceso frontal.

Uso de una sonda de lecho con DDX v3

El DDX fue diseñado para dejar espacio para que la sonda de cama se conecte al carro x. En modelos donde no hay espacio disponible para colocar una sonda de cama, como el BL Touch, en el carro X (CR-10 Max como ejemplo), se puede imprimir un soporte y colocarlo en el lado derecho del DDX .

Bondtech DDX v3 Direct Drive eXtruder

Este eXtruder Direct Drive de Bondtech es un extrusor Dual Drive de 1,75 mm de alto rendimiento y alta confiabilidad para impresoras 3D Creality, basado en nuestro popular BMG. La exclusiva tecnología Dual-Drive de Bondtech combinada con el hotend de fábrica o para un rendimiento aún mejor con los hotends líderes en la industria Copperhead ™ o Mosquito ™ de Slice Engineering, le brinda una extrusora de transmisión directa con alimentación de material sin problemas y permite el uso de una gama más amplia de materiales. Las piezas de la carcasa están impresas con PA12 (poliamida) para una máxima resistencia y precisión utilizando tecnología SLS de grado industrial.

Mejora aún más tu impresora 3D

Bondtech DDX v3 Direct Drive eXtruder para Creality está diseñado para brindar al usuario más opciones: diferentes materiales; boquillas de flujo más alto y / o más anchas; capas más delgadas y lograr una mayor calidad de impresión. El DDX v3 se basa en el extrusor BMG Bondtech Mini Gear con nuestra exclusiva tecnología Dual-Drive. El diseño de la carcasa del DDX v3 proporciona una refrigeración Hot-End eficaz. Con la relación de transmisión de 3: 1, se pueden lograr impresiones de alta resolución con boquillas pequeñas o impresiones de alto flujo con boquillas más grandes.

Fácil de configurar

Para facilitar la instalación, el kit se fija al carro con solo 2 tornillos.

El producto incluye:

• 1x DDX v3 Extrusora
• 1x motor paso a paso Nema17 Pancake
• 1x montaje de tornillo de mariposa
• 1x cable de extensión de motor paso a paso de 70 cm
• 1x tubo de PTFE de 60 cm
• 1x tubo de Capricornio de 7 cm
• 4x bridas
• Tornillo 3x M3x12mm
• 2x tornillo M3x20mm
• 1x tornillo de cabeza de botón M3x10mm
• 1x tuerca cuadrada M3

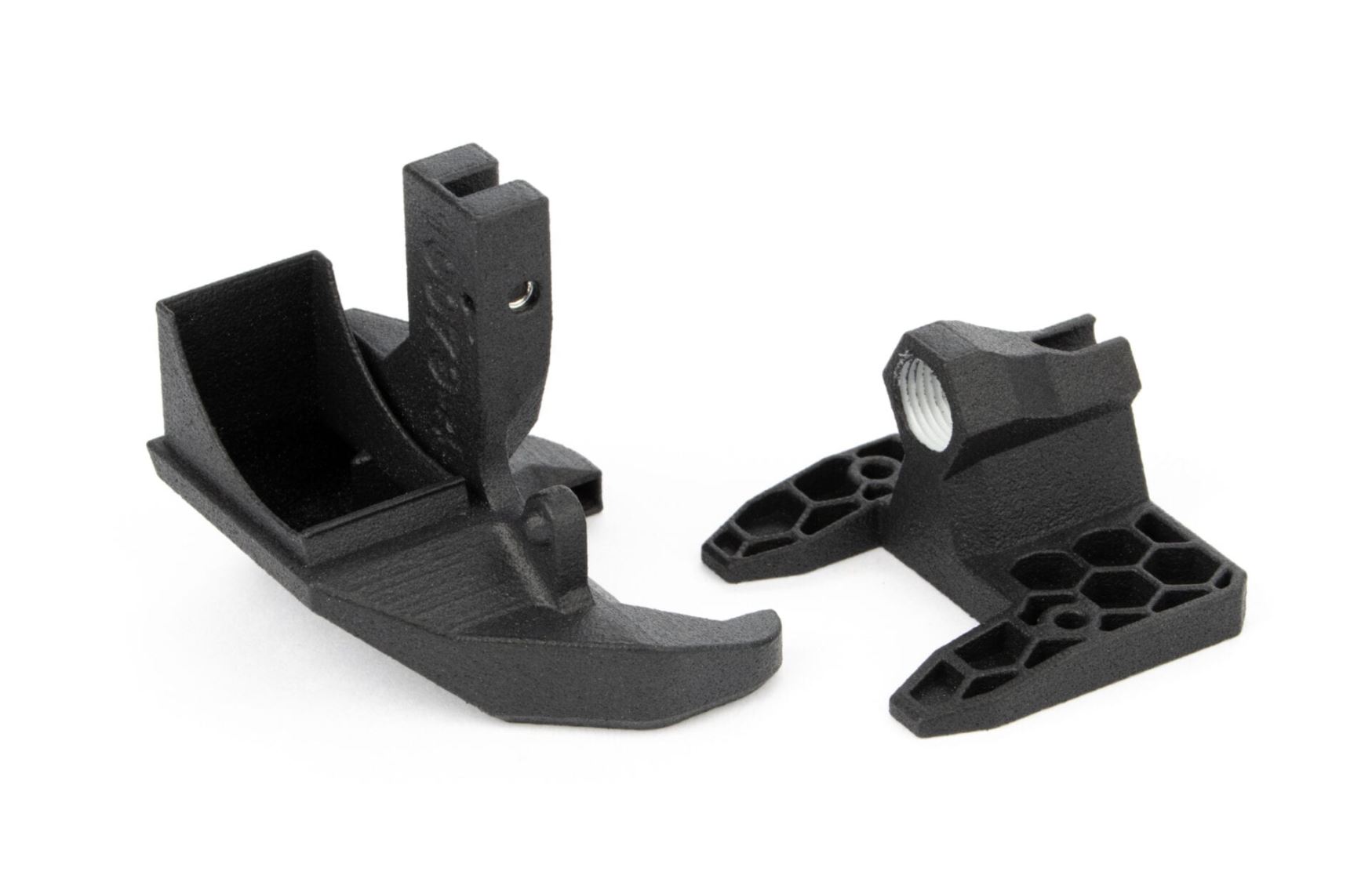

• 1x 10079-4 Cubierta de ventilador PA12
• 1x 10079-44 SLS Bowden Adapter
  (suministrado con una rosca cónica para adaptarse mejor al ajuste de empuje roscado de metal original)
• 1x tornillo M3x18
• 1x tornillo M3x20
• 2x tornillo M3x8
• 2 tuercas cuadradas M3 de 5 mm

Al actualizar su Creality con DDX v3

Conozca más sobre las diferentes formas de actualizar su Creality con DDX v3 aquí:
Las 4 fases de Bondtech DDX para Creality



GUÍAS PASO A PASO

Estas son las guías que se aplican al DDX Direct Drive eXtruder para Creality:



Guías paso a paso de DDX para Creality

00. Cambio de la configuración de la máquina



Guías para CR-10S Pro y similares

01. Desmontando su Creality CR-10S Pro

02. Instalación de DDX en Creality CR-10S Pro



Tabla de compatibilidad

Compatible con los siguientes modelos:

• CR-10S Pro;
• CR-10S Pro v2;
• CR-10 máx. ^{* 1} ;

^{* 1} Usando DDX v3 en CR-10 Max

En el Cr-10 Max, la altura z se limitará a entre 430 mm y 455 mm, en lugar de los 470 mm originales.
Esto se debe a la posición más alta del ajuste a presión en nuestra extrusora, que obliga al arco a doblarse en un nivel inferior debajo de la barra superior. Utilice el parámetro Z (altura) en Configuración de la máquina en la cortadora para reflejar este límite inferior. Seleccione el valor más bajo y ajuste con precisión el Z máximo con la prueba.
