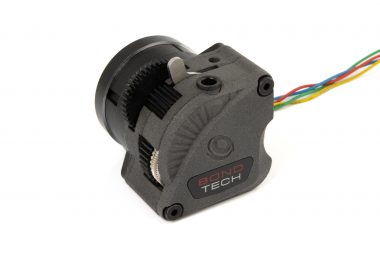

Bondtech LGX Lite Large Gears eXtruder

El Bondtech LGX® Lite es un alimentador de filamentos basado en el eXtrusor de engranajes grandes LGX® y utiliza la nueva tecnología Dual Drive de Bondtech basada en engranajes impulsores más grandes .

Cada extrusor LGX® Lite se suministra con:

• 1 alimentador LGX® Lite ;
• 1 motor paso a paso LDO Nema14 redondo de 20 mm;
  • Cable conductor de 1 m de largo
  • con conector JST-XH de 4 pines
• 1 llave hexagonal de 2 mm (herramienta recomendada);
• 1 pegatina con la tecnología de Bondtech.

Envío también con accesorios adicionales:

• 1x cuello de ajuste a presión
• 1 tubo de PTFE de 30 mm para usar en el adaptador de tubo de PTFE.
• Tuercas cuadradas 8x M3 para reforzar los orificios de montaje.



8 características de esta eXtrusora Bondtech:

• Ruedas motrices más grandes, para un mayor agarre del filamento;
• Palanca de pretensión del filamento, para resultados repetidos;
• Ventanas de mantenimiento de las ruedas motrices, para facilitar la limpieza;
• Trayectoria de filamento compacta, liviana y centrada, para mayor rendimiento y compatibilidad;
• Múltiples patrones de orificios de montaje, para una configuración fácil y flexible;
• Compatible con motores paso a paso redondos Nema14;
• Cajas artesanales sin blanquear y sin recubrimiento.
• Carcasa de nylon sin teñido u otro procesamiento posterior químico.

Carcasa impresa en 3D con PA12

Las partes de la carcasa están impresas profesionalmente con poliamida 12 para una máxima resistencia, precisión y resistencia a temperaturas más altas.

Para reducir nuestro impacto ecológico, estamos reduciendo el uso de tintes químicos. Esta pieza se suministra con una capa protectora de cera para reducir la sensibilidad a la humedad y la grasa, sin dejar de ser completamente funcional.

Especificación técnica

EXTRUSORA LGX® LITE

• valor de e-steps: 562 usando 16 microsteps; 1124 utilizando 32 micropasos.
• Ruedas motrices: acero templado;
• Compatibilidad de materiales : abrasivo; rígido; semi flexibles; flexible; y suave
• Agujeros de montaje: M3
• Patrones de montaje: inferior (4 puntos); derecha (2 puntos), frontal al motor (2 puntos), superior (1 punto)
• Orificio en la parte superior del LGX® Lite : 5 mm de profundidad
• Agujeros en el lateral del LGX® Lite : 5 mm de profundidad
• Orificios en la parte inferior del LGX® Lite : 5 mm de profundidad
• El par de apriete máximo en los tornillos de la extrusora es de 0,3 Nm

Para usuarios de Klipper

distancia_rotación = pasos_completos_por_rotación * micropasos / pasos_por_mm

distancia_rotación = 200 * 16 / 562
distancia_rotación = 5.7

El cálculo anterior asume los siguientes parámetros:

• el motor paso a paso es un motor de 1,8 grados, por lo tanto, 200 como pasos completos por rotación;
• los micropasos se establecen en 16;
• El valor de e-steps recomendado para LGX® Lite es 562.

• velocidad de retracción : 35 mm/s
• distancia de retracción (bowden): ~5 mm (0,4 + longitud del tubo [mm] x 0,015)
• distancia de retracción (accionamiento directo) para materiales rígidos: 0,4 mm
• distancia de retracción (accionamiento directo) para materiales blandos: 3 mm

• Temperatura máxima de funcionamiento ambiental: 90 °C
• Temperatura máxima de funcionamiento del motor paso a paso: 120 ℃ / 750 mA

• Peso neto LGX® Lite : 48 g
• LGX® Lite con motor peso neto: 141 g
• Medidas del paquete : 80x103x73 mm
• Peso del paquete: 85 o 185 g

MOTOR PASO A PASO PERSONALIZADO PARA BONDTECH LGX ™

• Conector: conector JST-XH de 4 pines
• Engranaje del motor: 10 dientes
• Longitud del motor: 20 mm
• Diámetro del motor: 36 mm
• Peso: 93g
• Corriente máxima: 1,0 A/fasePara usar el LGX, haga funcionar el motor paso a paso con corrientes entre ~0.45 y ~0.65A:


  Esté atento a la temperatura de la superficie del motor paso a paso.
  Manténgalo lo suficientemente frío como para tocarlo. Baje Vref de lo contrario.

• Longitud de los cables: 1 m
• Ángulo de paso: 1,8 grados
• Par máximo a: 1800 PPS
• Tasa de flujo potencial a par máximo: 120 mm^3/s
• Clase: H, temperatura máxima nominal 180 ℃
• Temperatura máxima de funcionamiento / Corriente:
  120 ℃ / 750 mA
• Fabricante : LDO
• SKU del fabricante : LDO-36STH20-1004AHG(XH)
• Consulta más información aquí .

Cómo cambiar la corriente usando Vref

Es muy difícil leer la corriente que se alimenta a los motores paso a paso. Para determinar esa corriente nos basamos en el valor Vref. El valor Vref es una referencia de voltaje medida en VDC que se puede leer con un multímetro. Nos ayuda a configurar la salida actual del controlador del motor paso a paso.

Diferentes placas base de impresoras 3D utilizan diferentes controladores de motores paso a paso. Cada tipo de controlador de motor paso a paso tiene su propia fórmula para calcular el Vref requerido para obtener una corriente específica. Aquí hay unos ejemplos:

• Controladores paso a paso TMC .
  La fórmula para estos controladores es Vref = ( I * 2.5 ) / Imax
  Donde I es el valor de corriente objetivo medido en A; y Imax es 1.77 en modo normal y 1.2 en modo SilentStepSticks.
• Pololú A4998 .
  La fórmula para estos controladores es Vref = I * 8 * R
  Donde I es el valor actual objetivo medido en A; y R es el valor de Sense Resistor, eso depende de qué placa esté usando. Melzis usa 0.1, las placas Creality Silent usan 0.15,…



Información y patrones de montaje

El extrusor y el motor paso a paso van juntos

Preferiblemente, siempre debe usar la extrusora conectada al motor paso a paso cuando lo monte en una impresora.

Si necesita colocar una placa entre el motor paso a paso y la extrusora, tenga en cuenta que el grosor máximo admitido es de 3 mm .

Para usar una placa entre el motor paso a paso y la extrusora, debe reemplazar la placa trasera original de la extrusora con la placa de la impresora (grosores entre 2 y 3 mm).
No utilice una placa intermedia sin quitar la placa trasera.

MÚLTIPLES PATRONES DE MONTAJE

El LGX® Lite cuenta con 4 patrones de montaje:

1. 4 agujeros en la parte inferior;
2. 2 agujeros en el lado derecho;
3. 1 orificio en la parte superior más la entrada del filamento que se puede utilizar como anclaje.
4. 2 agujeros de ancho, para sujetar el motor paso a paso

Todos excepto los orificios de montaje frontales en el LGX® Lite requieren colocar una tuerca cuadrada M3 dentro de la carcasa para que actúe como refuerzo. Los agujeros con tuercas cuadradas son de rosca M3 y 5 mm de profundidad (hasta el fondo de la tuerca cuadrada).
