¡Oferta!

Rat Rig V-Core 3 500mm. – Kit estándar

El precio original era: 1,527.07€.El precio actual es: 1,499.99€. IVA Incluido

Rat Rig V-Core 3 500mm. – Kit estándar

Sin existencias

SKU: HW3022MK_R Categorías: ,

Descripción

Rat Rig V-Core 3 500mm. – Kit estándar

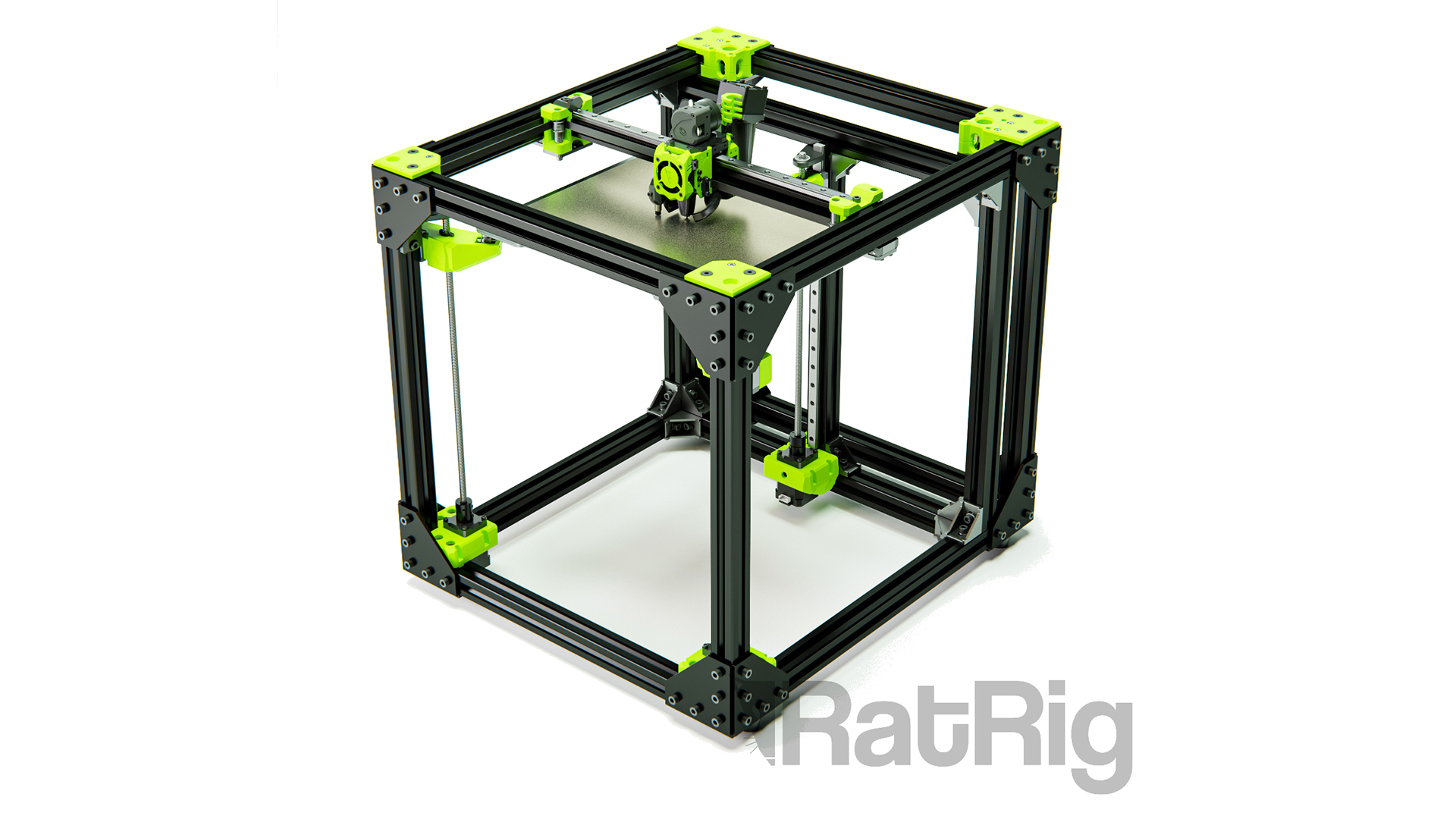

El V-Core 3 es un kit premium para una impresora 3D CoreXY.

Aprenda todo sobre el V-Core 3 en la página dedicada al proyecto: v-core.ratrig.com.

Información sobre Eva 3 Aquí.

¡Asegúrese de leer la descripción más larga a continuación, para que comprenda exactamente lo que está comprando!

CONTENIDO DEL KIT:

1x Rat Rig V-Core 3 (Kit mecánico)
1x BTT Octopus v1.1 + 6 x 2209 Drivers
1x Phaetus Rapido UHF Hotend – Negro – 1.75mm – Direct Drive – 24V
1x Bondtech LGX Lite Extruder
5x Nema 17 Stepper Motor – 48 mm – 1,8 grados/paso, 76 oz-in (LDO-42STH47-2504AC)
3 cables de motor paso a paso
Nema 17 – 1 mt 3 cables de motor paso a paso Nema 17 – 2 mt
1 kit de almohadilla de cama calefactora (incluye SSR)
1 juego de placa FlexPlate – con recubrimiento en polvo PEI
1x Fuente de alimentación – Meanwell LRS 200W 24V
1x GDSTime ventilador de rodamiento de bolas – 40mm Axial Brushless 24V DC (preparado con cable de 1500mm y conector XH2.54)
1x Ventilador – 4028 Axial.
1 sonda Z «SuperPinda» de Pepperl & Fuchs (sensor inductivo de 5 V CC)
2 módulos de tope final – Interruptor de límite horizontal con cable de 1 mt y conector
1 piezas impresas (LGX Lite + Phaetus Rapido) – PETG verde brillante

No incluido

ADVERTENCIA: esta configuración requiere una Raspberry Pi para funcionar con RatOS, pero el kit actualmente no incluye una debido a la escasez mundial de semiconductores.
Nuestra comunidad de usuarios ha votado y hecho oír su voz: no cambiaremos la versión, ya que los usuarios individuales aún pueden obtener su propia Raspberry Pi.



Estamos trabajando para lograrlo, pero por ahora, la configuración predeterminada no es lo mismo que un kit completo listo para usar.

Algunos artículos deberán obtenerse en otro lugar.

Cable de alimentación:

Necesitará un cable de alimentación con un enchufe para conectar su máquina a la pared.

Piezas impresas adicionales:

(adaptador LAN/IEC, lomo posterior/tuerca/collar para el enrutamiento de cables en el panel electrónico):

Conector IEC/Lan:

estos son opcionales.

Panel electrónico opcional y paneles envolventes:

El usuario debe obtenerlos localmente . Para este propósito, se proporcionan archivos DXF con el tamaño, la forma y los patrones de orificios para los paneles.

Se sugiere utilizar láminas de policarbonato de 4 mm de espesor (PRECAUCIÓN: no se recomienda un espesor superior a 4 mm, ya que interferirá con los motores XY).

Según el tamaño de la máquina:

Es posible que se necesiten cables de extensión para los siguientes componentes: BLTouch, SuperPinda, calefactor y termistor del hotend, interruptores de límite:

estos componentes se envían con cables cortos. Recomendamos adquirir los siguientes cables:

Para extender el cableado de su bltouch:
1x 22AWG Cable 5 Conductores 1500mm
Para conectar PSU, SSR y placa:
3x 16AWG Cable 2 Conductores 500mm

Núcleo V 3

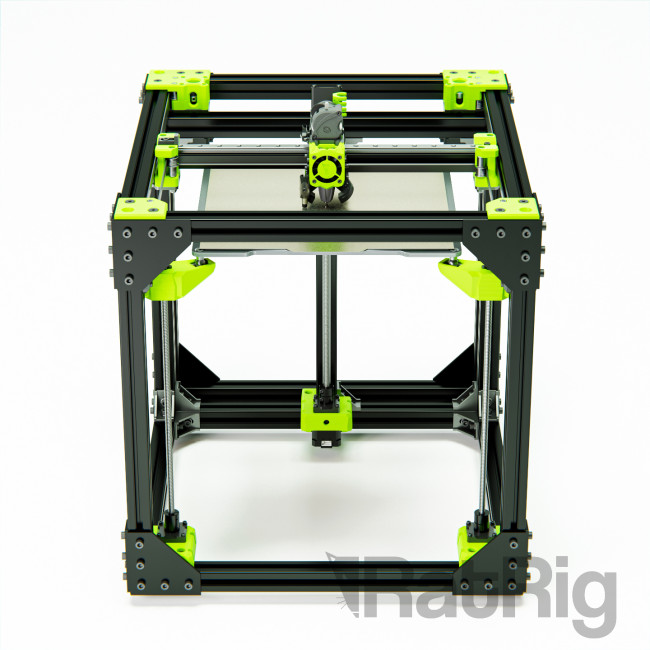

El V-Core 3 es un kit de bricolaje premium para una impresora 3D CoreXY sin compromisos.

Render1 3D-Informatik. Impresión 3D. Recambios y Filamentos.
Este kit es la culminación de los años acumulados de experiencia de Rat Rig en el diseño, la producción y la distribución de kits de impresoras 3D DIY en todo el mundo.





Precisión

  • Cama cinemática de 3 puntos

bed tilt 3D-Informatik. Impresión 3D. Recambios y Filamentos.Dado que la cama solo tiene 3 puntos de montaje, que están conectados a 3 motores Z accionados de forma independiente.

La nivelación de la cama está determinada exclusivamente por la posición del motor y se puede realizar de forma 100 % electrónica, simple e instantánea.









  • Placa de herramientas de fundición de 6 mm para cama de impresión

bed 3D-Informatik. Impresión 3D. Recambios y Filamentos.

  • Los desacopladores de dos materiales en los brazos Z aseguran que cualquier inconsistencia en el tren de transmisión no se transmita a la superficie de impresión.

decouplers 3D-Informatik. Impresión 3D. Recambios y Filamentos.

  • Cinemática XY construida para durar

XY joiner 3D-Informatik. Impresión 3D. Recambios y Filamentos.

  • Resolución Z duplicada con tornillos guía TR8x4 en lugar de TR8x8



Rat Rig V-Core 3 500mm. - Kit estándar

El V-Core 3 utiliza 3 tornillos de avance para impulsar el eje Z de la máquina. Mueven la cama hacia abajo en pequeños incrementos, al final de cada capa completa.

El eje Z se mueve muy lentamente, por lo que la velocidad no es la prioridad, sino la precisión y la resolución.

Esto duplica la resolución Z de sus capas y multiplica el par de retención, lo que siempre es útil cuando mueve una cama tan pesada, especialmente en las variantes más grandes.

Robustez

Está completamente construida sobre un marco de aluminio de la Serie 30. Desde tornillos y tuercas hasta soportes y placas, todo es más grande, más fuerte y más resistente.

Rat Rig V-Core 3.1 200mm - Kit estándar

  • Marco fabricado con aluminio T-Slot de 30×30 mm anodizado negro
  • Placas de aluminio anodizado de 4 mm de espesor
  • Cinturones de 9 mm
  • El peso del tren motriz Z y la caja se distribuye a través de los soportes del motor Z.

6 couplersedit a 3D-Informatik. Impresión 3D. Recambios y Filamentos.

allsizes 3D-Informatik. Impresión 3D. Recambios y Filamentos.



Información adicional

Peso 60 kg

Marca

Rat Rig
